Name: Ultra fijne Pd beklede koperdraad met helderblauwe coating hoge sterkte 0,01 mm zilveren kern banddraad voor halfgeleider en 5G-apparaat assemblage
Brand: SICHUAN WINNER SPECIAL ELECTRONIC MATERIALS CO., LTD.
SKU: PW-17
Price: 500.00 USD
Availability: InStock

Huis > producten > Palladium gecoate koperdraad >

Ultra fijne Pd beklede koperdraad met helderblauwe coating hoge sterkte 0,01 mm zilveren kern banddraad voor halfgeleider en 5G-apparaat assemblage

0.01 mm Pd beklede koperdraad

Pd-gecoate koperdraad van halfgeleiders

5G-apparaat Pd beklede koperdraad

Plaats van herkomst:

Chinees

Merknaam:

WINNER

Certificering:

ISO9001，ROHS

Modelnummer:

PW-17

Contacteer ons

Verzoek om een Citaat

Ultra fijne Pd beklede koperdraad met helderblauwe coating hoge sterkte 0,01 mm zilveren kern banddraad voor halfgeleider en 5G-apparaat assemblage

Productdetails

Toepassingen:

Elektronica, automobielindustrie, ruimtevaart

Verpakkingen:

Palladium

Kleur:

Zilver

Draaddiameter:

0.01 mm

certificeringen:

ROHS, BEREIK

Warmtegeleidbaarheid:

401 W/mK

Markeren:

0.01 mm Pd beklede koperdraad

Pd-gecoate koperdraad van halfgeleiders

5G-apparaat Pd beklede koperdraad

Betaling & het Verschepen Termijnen

Min. bestelaantal

1pc

Prijs

1~999

Verpakking Details

Rol, neutrale verpakking of met OEM-logo

Levertijd

5 tot 8 werkdagen.

Betalingscondities

T/T, Western Union, L/C

Levering vermogen

1000000 broodjes per maand

Verwante producten

4N Hoogzuiverheid kopermateriaal Palladium gecoate koperdraad Elektronik

Krijg Beste Prijs

Hoogsterke met palladium beklede koperdraad met 4N hoog zuiverheidskopermateriaal voor IC-verpakkingen

Krijg Beste Prijs

Ultrafijn 0,01 mm diameter professionele kwaliteit palladium gecoate koperdraad met een hogere hardheid voor halfgeleiderverpakkingen

Krijg Beste Prijs

Hooggeleidingsvermogen ultrafijn 0,01 mm diameter Pd beklede koperdraad voor opto-elektronicaverpakkingen

Krijg Beste Prijs

Contacteer ons

86-15818576616

sales@winner-sc.com

Contact nu

Productomschrijving

Ultrafijne palladiumgeplatte koperdraad met helderblauwe coating Hoge sterkte 0,01 mm zilveren kernbanddraad voor halfgeleider en 5G-toestel assemblage

Ontworpen voor:hoogdichte halfgeleiders en 5G-millimetergolftoepassingen, ditultrafijne 0,01 mm palladiumgeplatte koperdraadkenmerkenmet twee lagen zilveren kernen exclusiefhelderblauwe polymeercoatingDe zilveren kern levert de volgende functies:ultralage weerstand (≤ 1,5 μΩ·cm)voor hoogfrequente 5G-antennemodules, terwijl de 0,1 μm palladiumcoating sulfidatie in vochtige omgevingen voorkomt, waardoor de levensduur met 50% wordt verlengd ten opzichte van standaard koperdraden.

Geoptimaliseerd voorgeautomatiseerde thermosonische binding, zijn≥ 4200 MPa treksterkteHet lichtblauwe coating fungeert als een beschermingsmiddel voor het gebruik van 3D-IC's en RF-front-endverpakkingen.visuele QC-markervoor de detectie van gebreken tijdens de hogesnelheidsassemblage, waardoor de herwerkingspercentages met 25% worden verminderd.

ROHS-conformHet vervangt gouden draden in 5G-basisstations en AIoT-apparaten, waardoor de materiaalkosten met 60% worden verlaagd en tegelijkertijd< 0,5 dB signaalverliesDeze draad is de ruggengraat van miniaturiseerde, hoog betrouwbare connectiviteit voor 5G-smartphones, GaN-versterkers en edge-computing-chips.

Palladium-Coated Copper (PCC) bonding wire was developed and has now become the most dominant bonding material used in fine wires of diameters of <50 microns being used as substitute for more expensive goldThermosonische draadbinding is de meest populaire vorm van interconnectie voor de meeste halfgeleiders.Het vereist de creatie van een gesmolten Free-Air Ball (FAB) aan het einde van de draad die vervolgens ultrasoon wordt gedrukt op halfgeleider binding pads om de eerste band te vormen

Kenmerken:

* Goudgeplatte/palladiumbindingsdraad gemaakt van 4N hoogzuiver kopermateriaal met een bepaald aandeel sporenelementen toegevoegd

* Naast de kenmerken van conventionele koperdraad heeft het ook een hoge sterkte, lage kromming, hoge taaiheid en anti-oxidatie

* chemische eigenschappen, de boog is slagvast en de lasdraad is corrosiebestendig;

* Speciale lijmdraad van oppervlakte-goud/palladium ontwikkeld voor IC-verpakkingen;

Wat is een met palladium beklede koperdraad?

Palladium-gecoate koperdraad is gemakkelijker te binden dan standaard koperdraad.De Pd-coating controleert de oxidatie opbouw die kan optreden op het oppervlak van de koperdraad.

PdGecoate koperdraad
Type	Ø Diameter ± 1% μm	Het breken van de lading BL ((gf)	Verlenging EL ((%)	Lange Meters
PW-1	18 (((0,7mil)	> 4	8-14	500/1000/2000
	20 ((0.8mil)	> 5	9-15	500/1000/2000
	23 (((0,9mil)	> 7	10-17	500/1000/2000
	25 (((1,0mil)	> 9	11-17	500/1000/2000
	30 (((1,2 mil)	>14	14-22	500/1000/2000

Opmerking: De bovenstaande diameterparameters kunnen worden aangepast aan de eisen van de klant.

Toepassing:

Toepassingen van met palladium beklede koperdraad: kan worden gebruikt in geïntegreerde schakelingen, halfgeleiderverpakkingen, LED-verpakkingen, opto-elektronica-verpakkingen, enz.

Voordelen:

Goed geleidingsvermogen en thermische geleidbaarheid:

Koper heeft een uitstekende elektrische en thermische geleidbaarheid, maar de palladiumplatering beïnvloedt dit niet.de werking van de onderdelen te verzekeren;.

Sterke oxidatiebestendigheid:

De laag palladium op het draadoppervlak voorkomt dat de koperkern met lucht en vocht in contact komt.verlenging van de levensduur van de draad en verbetering van de betrouwbaarheid van het apparaat.

Hoogere hardheid:

Palladium beklede koperdraad is harder dan puur koper. Het behoudt vorm en stabiliteit tijdens draadbinding, waardoor contactproblemen door vervorming worden verminderd.

Ultra fijne Pd beklede koperdraad met helderblauwe coating hoge sterkte 0,01 mm zilveren kern banddraad voor halfgeleider en 5G-apparaat assemblage 0

1Wat voor geëmailleerde koperdraad produceert Winner?

We richten ons op onderzoek en ontwikkeling van zelfbindende magneet ronde koperdraad, fijne polyurethaan magneet draad, zelfbindende litz koperdraad en zelfbindende zijde bedekte draad.

2Wat is de beschikbare diameter van de geëmailleerde koperdraad?

Wij zijn gespecialiseerd in fijne en ultrafijne geëmailleerde koperdraad, de beschikbare diameters van onze producten is Φ0.018-0.50mm.

3Wat is zelfbindend geëmailleerd koperdraad?

Zelfbindende geëmailleerde koperdraad is een speciaal type geëmailleerde draad met een extra kleefstof met een glazuurlaag zoals thermoplastische hars.

door warmte of oplosmiddelen.

Eenmaal geactiveerd draaien de kleefbindingen om van de wikkels een compacte zelfdragende spoel te maken.

Het gebruik van zelfbindende draad kan kosten- en productievoordelen bieden in sommige wikkelingstoepassingen

De verwerking van het product moet worden uitgevoerd op basis van de in de bijlage vermelde gegevens.

4Is het mogelijk om een monster te krijgen van zelfbindende geëmailleerde koperdraad die u in productie heeft?

Natuurlijk kan dat.

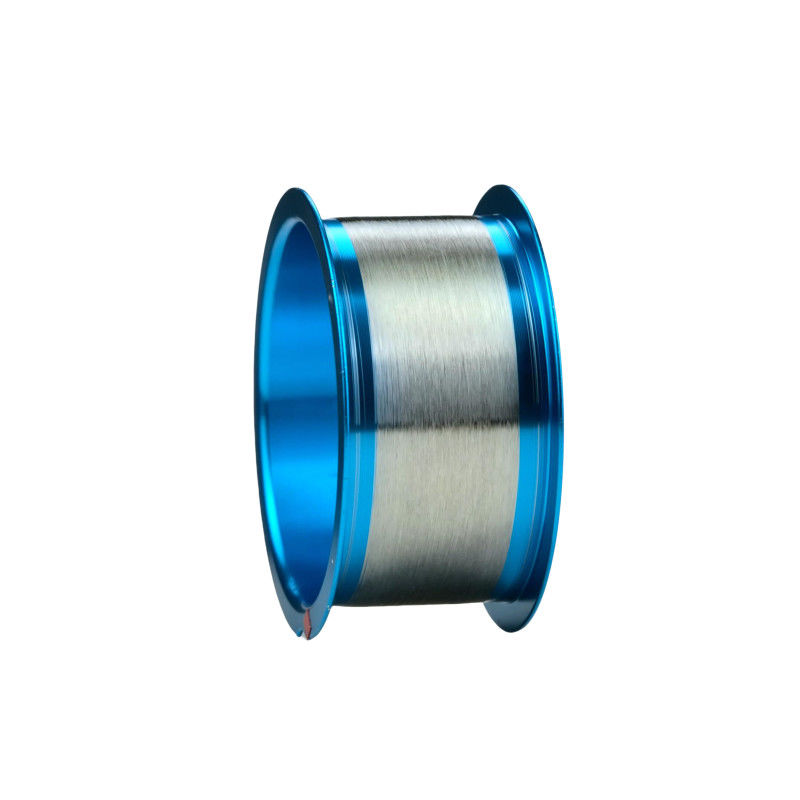

Ultra fijne Pd beklede koperdraad met helderblauwe coating hoge sterkte 0,01 mm zilveren kern banddraad voor halfgeleider en 5G-apparaat assemblage 1

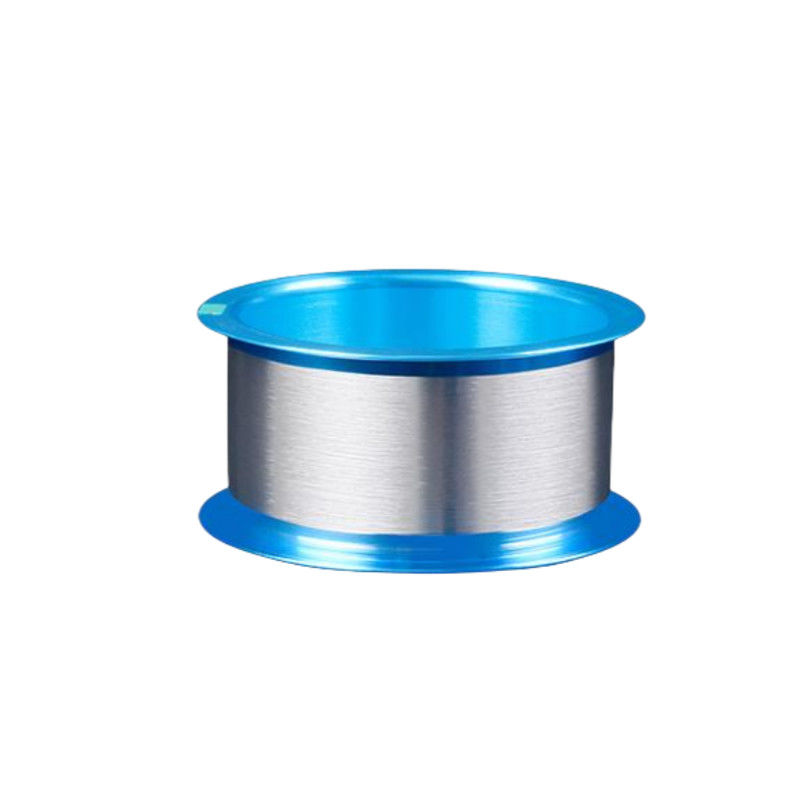

Ultra fijne Pd beklede koperdraad met helderblauwe coating hoge sterkte 0,01 mm zilveren kern banddraad voor halfgeleider en 5G-apparaat assemblage 2

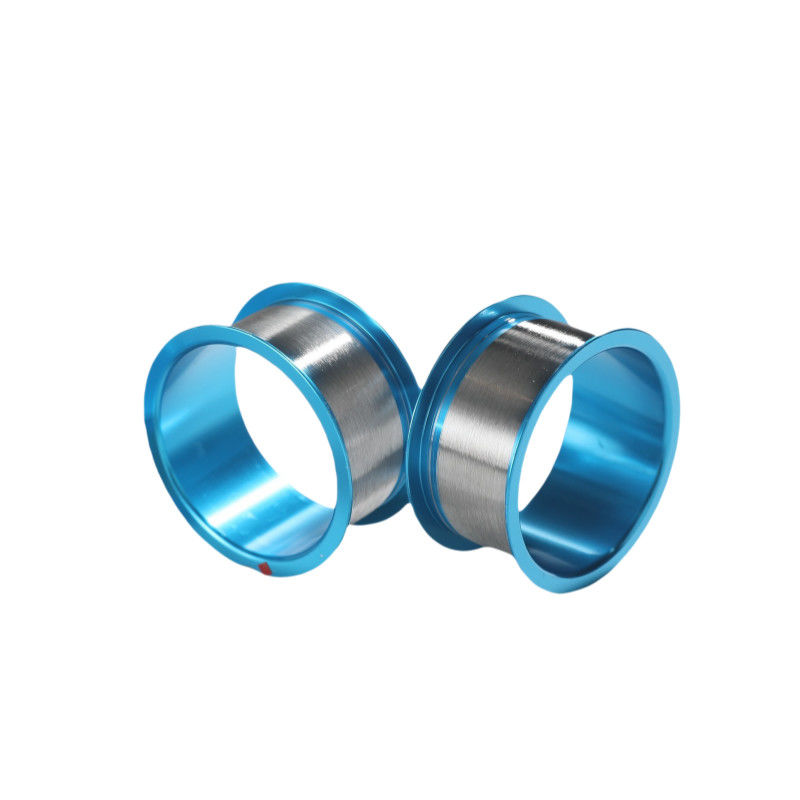

Ultra fijne Pd beklede koperdraad met helderblauwe coating hoge sterkte 0,01 mm zilveren kern banddraad voor halfgeleider en 5G-apparaat assemblage 3
