Name: Ultrafijne 0,01 mm palladium gecoate koperdraad met lage kromming en hoge taaiheid voor IC-verpakkingen
Brand: SICHUAN WINNER SPECIAL ELECTRONIC MATERIALS CO., LTD.
SKU: PW-16
Price: 500.00 USD
Availability: InStock

Ultrafijne 0,01 mm palladium gecoate koperdraad met lage kromming en hoge taaiheid voor IC-verpakkingen

Koperdraad met een palladiumcoating van hoge hardheid

IC Verpakking Palladium beklede koperdraad

Koperdraad met laag gebogen palladium

Plaats van herkomst:

China

Merknaam:

WINNER

Certificering:

ISO9001，ROHS

Modelnummer:

PW-16

Contacteer ons

Verzoek om een Citaat

Ultrafijne 0,01 mm palladium gecoate koperdraad met lage kromming en hoge taaiheid voor IC-verpakkingen

Palladium Coated Copper (PCC) bonding wire was developed and has now become the most dominant bonding material used in fine wires of diameters of <50 microns being used as substitute for more expensive goldThermosonische draadbinding is de meest populaire vorm van onderlinge verbinding voor de meeste halfgeleiders.Het vereist de creatie van een gesmolten Free-Air Ball (FAB) aan het einde van de draad die vervolgens ultrasoon wordt ingedrukt op halfgeleiderbindingsplaten om de eerste band te vormenBij het gebruik van PCC-draden is echter tijdens de FAB-vorming een vormingsgas nodig om de oxidatie van Cu te voorkomen die gewoonlijk tijdens het proces wordt blootgesteld.De blootstelling van Cu wordt veroorzaakt door de Pd-coating die binnen de FAB stroomt als gevolg van verschillen in oppervlaktespanning tussen de componenten van de metaal

Kenmerken:

* Goudgeplatte/palladiumbindingsdraad gemaakt van 4N hoogzuiver kopermateriaal met een bepaald aandeel sporenelementen;

* Naast de kenmerken van conventionele koperdraad heeft het ook een hoge sterkte, lage kromming, hoge taaiheid en anti-oxidatie

* Chemische kenmerken, de boog is slagvast en de lasdraad is corrosiebestendig;

* Speciale lijmdraad van oppervlakte-goud/palladium, ontwikkeld voor IC-verpakkingen;

Wat is een met palladium beklede koperdraad?

Palladium-gecoate koperdraad is gemakkelijker te binden dan standaard koperdraad.De Pd-coating controleert de oxidatie opbouw die kan optreden op het oppervlak van de koperdraad.

PdGecoate koperdraad
Type	Ø Diameter ± 1% μm	Het breken van de lading BL ((gf)	Verlenging EL ((%)	Lange Meters
PW-1	18 (((0,7mil)	> 4	8-14	500/1000/2000
	20 ((0.8mil)	> 5	9-15	500/1000/2000
	23 (((0,9mil)	> 7	10-17	500/1000/2000
	25 (((1,0mil)	> 9	11-17	500/1000/2000
	30 (((1,2 mil)	>14	14-22	500/1000/2000

Opmerking: De bovenstaande diameterparameters kunnen worden aangepast aan de eisen van de klant.

Toepassing:

Toepassingen van met palladium beklede koperdraad: kan worden gebruikt in geïntegreerde schakelingen, halfgeleiderverpakkingen, LED-verpakkingen, opto-elektronicaverpakkingen, enz.

Voordelen:

Goed geleidingsvermogen en thermische geleidbaarheid:

Koper heeft een uitstekende elektrische en thermische geleidbaarheid, maar de palladiumplatering beïnvloedt dit niet.de werking van de onderdelen te verzekeren;.

Sterke oxidatiebestendigheid:

De laag palladium op het draadoppervlak voorkomt dat de koperkern met lucht en vocht in contact komt.verlenging van de levensduur van de draad en verbetering van de betrouwbaarheid van het apparaat.

Hoogere hardheid:

Palladium beklede koperdraad is harder dan puur koper. Het behoudt vorm en stabiliteit tijdens draadbinding, waardoor contactproblemen door vervorming worden verminderd.

Ultrafijne 0,01 mm palladium gecoate koperdraad met lage kromming en hoge taaiheid voor IC-verpakkingen 0

1Wat voor geëmailleerde koperdraad produceert Winner?

We richten ons op onderzoek en ontwikkeling van zelfbindende magneet ronde koperdraad, fijne polyurethaan magneet draad, zelfbindende litz koperdraad en zelfbindende zijde bedekte draad.

2Wat is de beschikbare diameter van de geëmailleerde koperdraad?

Wij zijn gespecialiseerd in fijne en ultrafijne geëmailleerde koperdraad, de beschikbare diameters van onze producten is Φ0.018-0.50mm.

3Wat is zelfbindend geëmailleerd koperdraad?

Zelfbindende geëmailleerde koperdraad is een speciaal type geëmailleerde draad met een extra kleefstof met een glazuurlaag zoals thermoplastische hars.

door warmte of oplosmiddelen.

Eenmaal geactiveerd draaien de kleefbindingen om van de wikkels een compacte zelfdragende spoel te maken.

Het gebruik van zelfbindende draad kan kosten- en productievoordelen bieden in sommige wikkelingstoepassingen

De verwerking van het product moet worden uitgevoerd op basis van de in de bijlage vermelde gegevens.

4Is het mogelijk om een monster te krijgen van zelfbindende geëmailleerde koperdraad die u in productie heeft?

Natuurlijk kan dat.

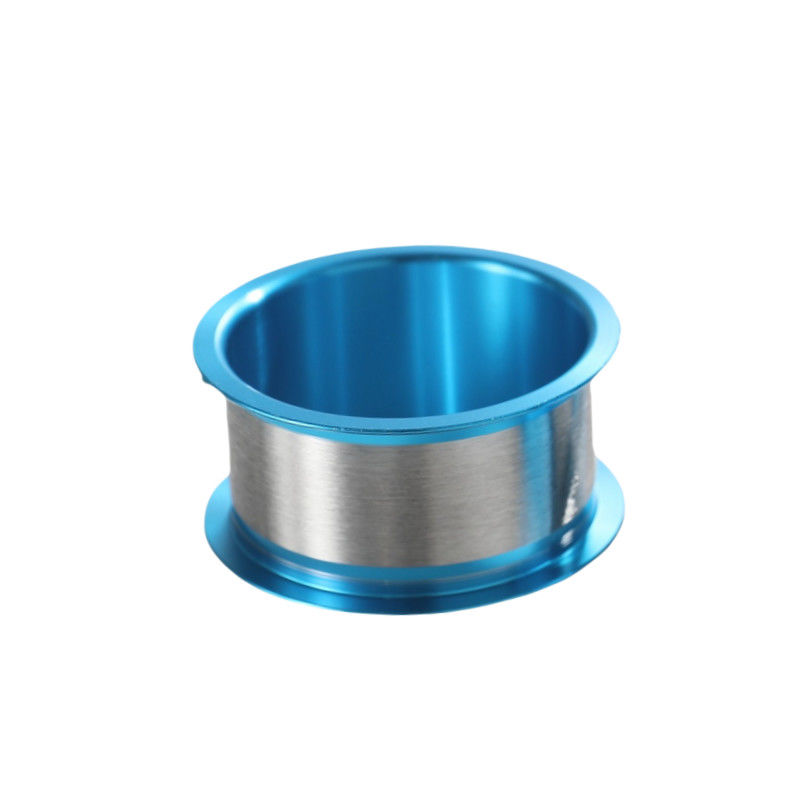

Ultrafijne 0,01 mm palladium gecoate koperdraad met lage kromming en hoge taaiheid voor IC-verpakkingen 1

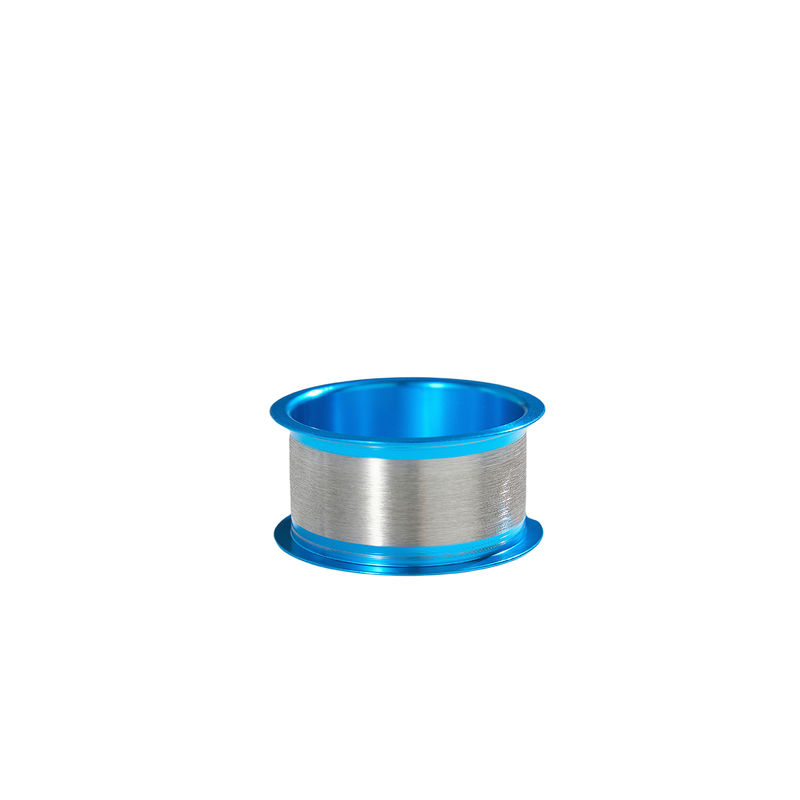

Ultrafijne 0,01 mm palladium gecoate koperdraad met lage kromming en hoge taaiheid voor IC-verpakkingen 2

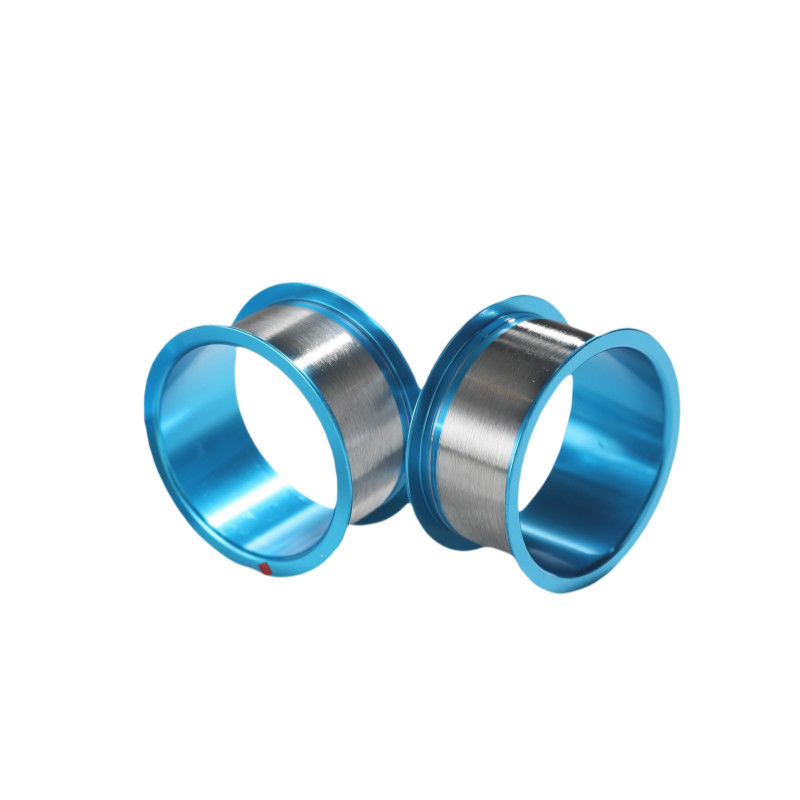

Ultrafijne 0,01 mm palladium gecoate koperdraad met lage kromming en hoge taaiheid voor IC-verpakkingen 3

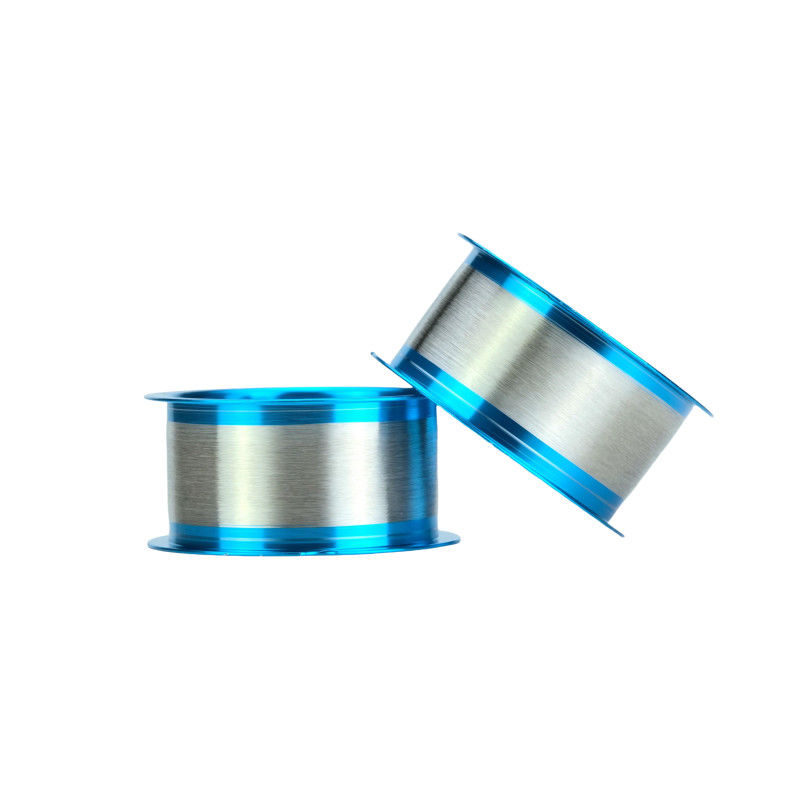

Ultrafijne 0,01 mm palladium gecoate koperdraad met lage kromming en hoge taaiheid voor IC-verpakkingen 4
